【简单介绍】

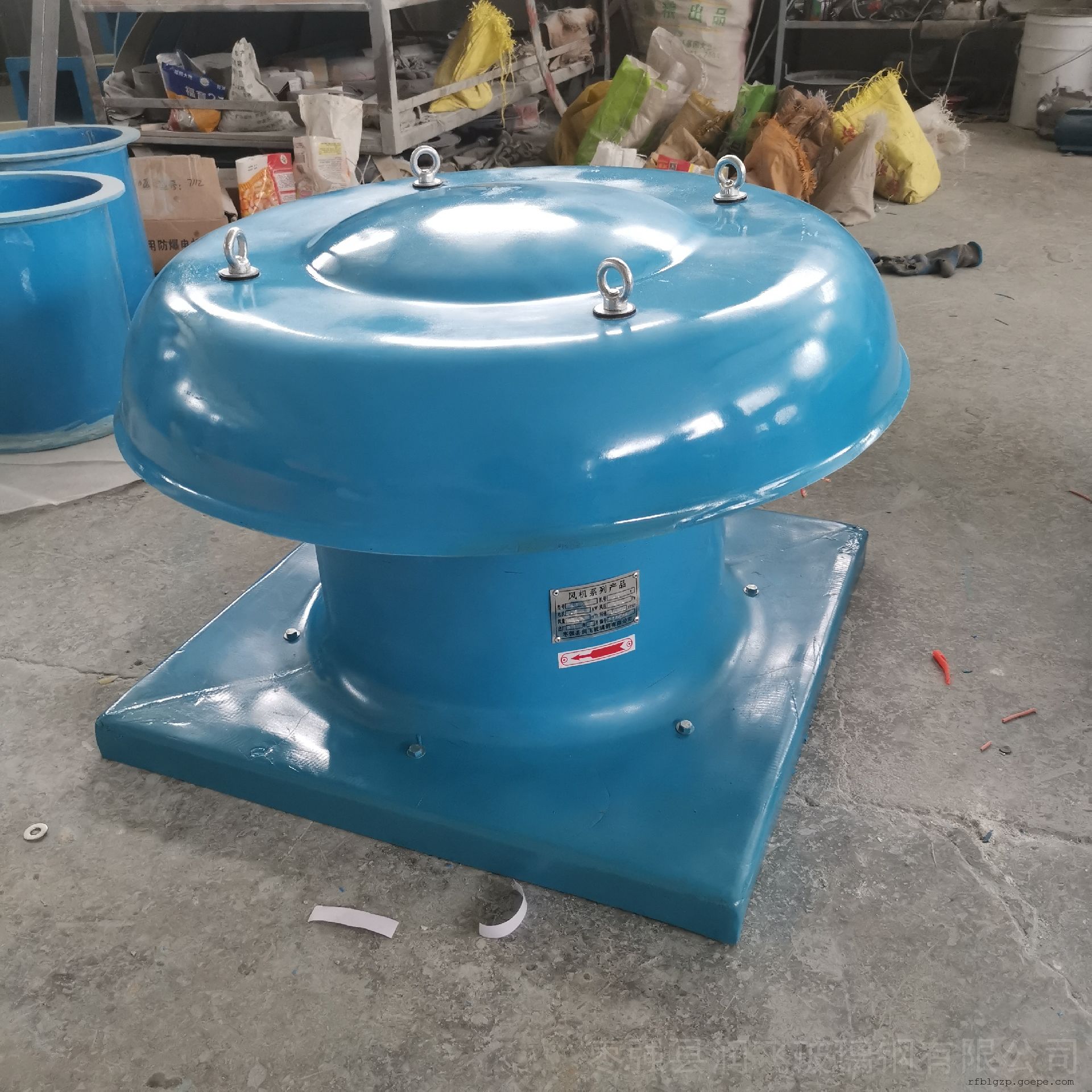

玻璃钢屋顶风机DWT-I-6是车间厂房上的屋顶排风设备。主要适用于宾馆、饭店、影剧院、办公楼、实验室、厂房、车间、住宅等建筑物的通风换气。本系列风机具有造型美观、结构紧凑、强度较高、重量轻，耐腐蚀、不易老化、噪声较低、运转可靠、安装维修方便等特点。DWT-I-6屋顶通风机1.5kw防爆玻璃钢屋顶风机为轴流式屋顶风机，可用于中低压、大流量场合的排风和送风；直径自Φ300~Φ2400mm,共17种型号。
【详细说明】
屋顶通风机系列
DWT-I低噪音屋顶风机系列采用CAD模拟优化设计，经大量试验研究开发的屋顶通风机产品，具有排风效率较高、噪音较低、运转平稳、外形美观、防腐、防爆等优点，应用于发电、化工、橡胶、制药、食品加工、冶金等各行业及民用建筑的送风和排风。根据不同的使用环境和输送介质，风帽、风筒采用玻璃钢制作，叶轮采用玻璃钢材质制作。可根据用户要求制作普通型或防爆型。
玻璃钢屋顶风机DWT-I No.6具体参数：功率：1.5KW-1450r/min(风量15000-13000m³/h，风压：232-267pa)，功率：1.1kw/0.75kw-960r/min(风量11000-9100m³/h，风压：168-193pa),功率：0.55kw-720r/min(风量8500-7600m³/h，风压：111-136pa)，转速慢风量和风压就比较低，相对的噪声也就低。【防爆玻璃钢屋顶风机参数同普通型相同】该型防爆玻璃钢屋顶风机可定做ExdIIBT4和ExdIICT4两种不同的防爆等级风机。WS-86-6型系列玻璃钢屋顶风机是屋顶排风设备。主要适用于宾馆、饭店、影剧院、办公楼、实验室、厂房、住宅等建筑物的通风换气。本系列风机具有造型美观、结构紧凑、强度较高、重量轻，耐腐蚀、不易老化、噪声较低、运转可靠、安装维修方便等特点，采用出入口文丘里管测试。根据用户需要我公司还可生产防爆屋顶风机，其性能与同号相同。
BDW-87-3型玻璃钢低噪声屋顶风机用于各类工业和民用建筑物的全面排风和局部排风，尤其宾馆、学校、医院、会议厅、影剧院等需要安静的场所更为适用。它具有噪声较低、重量轻、效率较高，耐腐蚀、结构紧凑、外型美观、运行可靠等优点。
BDW-87-4型玻璃离心式屋机风机，采用无级调速电机，选用玻璃钢材料制作成型，风机性能、噪声经检测均达到设计要求，具有效率较高、重量轻、耐腐蚀、运行可靠安装简单等特点。噪声可限制在65（A）分贝以内，如噪声值尚不能满足要求，可在基础和风机之间加消声箱，本厂可为用户代为设计、并加工制作
BDW-87-6型防爆离心式屋顶风机本风机用于一般有防爆要求的各类工农业建筑、工业建筑、厂房车间、实验室、仓库等处的通风换气。其使用条件为：周围空气温度：≤90℃；相对湿度≤85%；含尘量和其它固体杂质含量≤150mg/m3；环境噪声；≤60（dB）。
BDW-87-7型轴流式屋顶风机本风机主要作为石油、化工、冶金、机械、仓库、影剧院等大型建筑以及饭店的室内通风排气之用。输送的气体不含有粘性物质，所含的尘土颗粒不大于150mg/m3，其温度不得超过60℃。

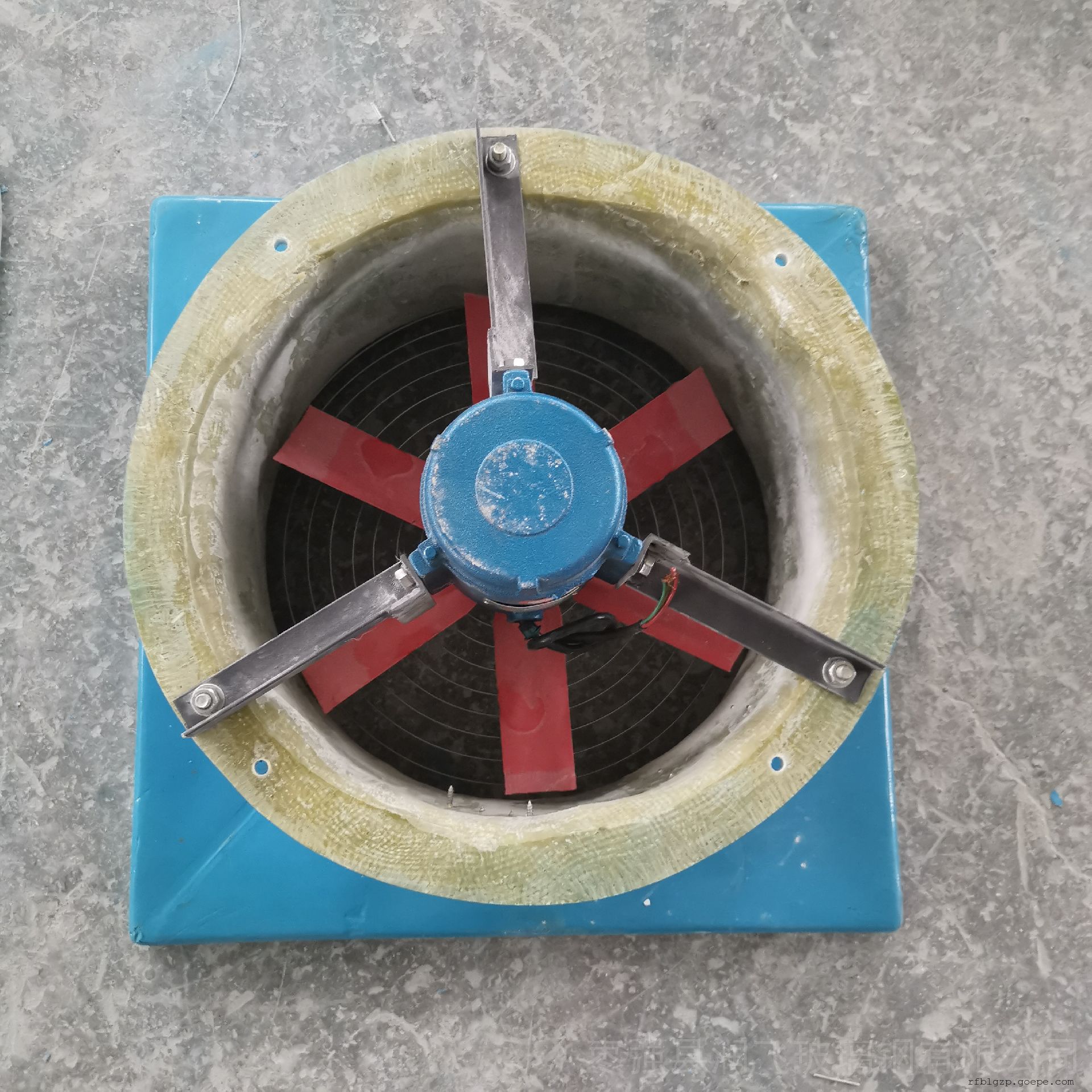

屋顶轴流通风机有No4-10共七种机号。传动型式均为A式（电联）传动。风机由叶轮、风筒、顶帽、电动机、防雨盖等部分组成。
本风机性能稳定，运转平衡，噪声较低、运行安全。叶轮经过静平衡校正，振动较小，风机结构合理，便于维护。本风机是安装在屋顶部进行工作的，不需安装通风管道。
性能表中所列性能是指风机全开时的标准状况下的性能（标准状况下的性能温度20℃，相对湿度50℃，大气压力760mmHg，空气重度1.2kgf/m3。）
BDW-87-8型玻璃钢屋顶风机BDW-87-8型玻璃钢屋顶风机具有噪声较低，振动较小。外壳采用热喷涂防腐工艺处理，抗潮湿大气的腐蚀性，能保证风机在房外条件下稳定运转。适用于电力、石油、化工、冶金、仓库等现代化建筑设计的通风。
风机垂直安装在屋顶上，有蘑菇形风帽房雨雪。还配有能自动开启的活页风门，风机停止运转时风门关闭，以减少科季室内热量的散失，活页风门为风机附件，由用户在定货时选用。
蘑菇形风帽及机壳由玻璃钢制成。风帽和机壳可拆卸分开，便于安装，维修。叶轮直联在电机上，采用玻璃钢机翼形叶片上，使风机有良好的气动性能
风机运行时工作介质为工业大气，配用普通电机时介质温度≤40℃（配用防爆电机时，介质≤温度55℃）。当介质温度为25℃时，相对湿度不超过95%，介质的含尘量（含固体杂质）应不超过100毫克/立方米。如风机运行条件超过上述规定，需在定货时提出，作特殊设计。
工厂提供的风机性能，均指在标准状况（温度为20℃、相对湿度50%，大气压力101325Pa（760毫米汞柱）气体比生1.2公斤/立方米）时的空气性能。如果通风机在非标准状况下工作时，其性能则要通过相应的公式换算。
BDW-87-9型为普通玻璃钢屋顶风机，在没有严重腐蚀性介质的情况下运行，不防爆，可在一般通风换气中使用，亦可加工成隔爆型玻璃屋顶风机，在玻璃原料中加入防静电炭素材料，并采用隔爆型电机可在有防爆要求的工房内使用。 本产品具有下列特点： 外型为方形，与建筑物协调，造型美观；采用了机械效率较高、噪声较低、振动较小的电机，并调协了风机的防风、防雨功能。适用于在工业、民用建筑中作为通风换气，排除余热等以改善室内环境条件之用。 本型风机机号共为4号至10号六种规格（隔爆型为4号至7号四种规格），适用于≤40℃的情况下运行。
FDW3、FDW4、FWT4系列离心式屋顶风机
局部换气用普通离心式屋项通风机FWT4-85-11系列：（1）工场、产业用：工厂厂房、仓库、畜牧场等（2）建筑物和公共住宅：高层建筑物和一般建筑物的局部换气。（3）各种公共场所：学校、医院、实验室、体育馆、电影院、旅馆等通风换气。（4）使用时的周围空气条件：含尘量和其它固体杂质含量温度 ≤150mg/M3 ≤80℃
低噪声离心式屋顶通风机FDW3-88-11系列：（1）各种公共设施的局部换气：纪念馆、博物馆、宾馆、饭店、学校、体育馆、医院、办公楼等。（2）建筑物和公共住宅：高层及一般建筑物的局部换气。（3）使用时的周围空气条件：含尘量和其它固体杂质含量温度 ≤150mg/M3 ≤60℃
结构、设计特点：
FDW3-88-11、FDW4-75-11系列低噪声屋顶通风机将给您带来清新、舒适的居住环境，其噪声低运转可靠，采用无级调速外旋电机（通过调压器调整电压的高低改变电机转速）。
性能调节范围大，结构紧凑，外壳叶轮均采用玻璃钢材料，重量较轻、造型美观，维修方便。
FWT4-85-11系列屋顶离心通机流量较大，静压较高，采用Y系列三相电机，电压380伏。机壳叶轮均采用玻璃钢材料、重量较轻，外形美观、维护方便。
BDW-87-3型玻璃钢低噪声屋顶风机BDW-87-3型玻璃钢低噪声屋顶风机是本公司参考同类型风机改用玻璃钢材质研制成的一种低噪声风机。噪声可限制在60（A）分贝以内，可地用于各类厂房、楼房等工业建筑局部排风和屋顶排风，尤其对宾馆、学校医院、影剧院等。本风机具有噪声较低、效率较高、耐腐蚀、重量轻、运行可靠、安装简单等特点。
BDW-87-3型屋顶风机性能安装外形尺寸表机号 叶轮直
径（mm）转速
（r/mim）功率kw 不同静压下的风量（m3/h） 噪声（dB） 外形安装尺寸mm 重量kg 5mmH20 10mmH20 15mmH20 A B C D E F H J L I 2.5 250 1450 0.06 927 740 432 49 585 493 325 275 175 270 50 345 565 455 10 3 300 1450 0.09 1784 1120 840 50 585 393 390 340 175 320 50 410 565 455 15 3.5 350 1450 0.12 2930 2010 1130 52 585 950 455 405 175 370 50 480 565 455 26 4 400 1450 0.25 4800 3920 2710 53 680 950 520 470 280 430 50 550 660 550 30 4.5 450 1450 0.55 8431 6870 5810 55 680 950 585 535 280 480 50 615 660 550 33 5 500 1450 0.55 9300 8024 7430 58 850 1180 650 600 350 530 50 680 830 720 35 5.5 550 1450 0.75 14530 9763 8740 58 850 1180 715 665 350 580 50 745 830 720 38 6 600 960 0.75 16052 13740 10420 56 1020 1200 720 670 400 630 50 810 100 890 48 7 700 960 1.5 20350 18330 15400 59 1020 1200 840 290 400 730 50 910 100 890 50 8 800 960 1.5 25200 23500 20370 59 1280 1650 960 910 420 840 50 1020 1260 1150 53 9 900 720 2.2 25200 26500 22700 65 1280 1650 1000 950 420 940 50 1120 1260 1150 60 10 1000 720 2.2 34340 33430 24350 74 1280 1650 1000 950 420 1040 50 1220 1260 1150 65
BDW-87-4型玻璃钢离心屋顶风机BDW-87-4型玻璃钢离心式屋顶风机是本公司自行设计、制造的产品。该风机采用无级调速电机，选用玻璃钢材料制作而成型，具有效率较高、重量较轻、耐腐蚀、运行可靠、安装简单等特点。噪声可限制在65（A）分贝以内，如噪声值尚不能满足要求，可在基础和风机之间加消声箱。本公司可为用户代为设计、并加工制作。 BDW-87-4型离心屋顶风机性能安装外形尺寸表
机号
NO转速
（r/mm）风压调节范围静压PSmmH20 风量调节范围Q
m3/hr8500电机型号 电机功率kw 噪声dB（A） 重量kg 外形安装尺寸mm A
ΦB C D EΦ F G 地脚基础尺寸 4 200-850 4-18 650-2500 YDW0.55-6 0.55 55 50 885 660 80 510 400 410 4-Φ12 490?490 额定转速|750 10 1500 5.6 200-850 4-35 1200-6500 YDW0.8-6 0.8 60 75 1212 935 100 700 550 560 4-Φ14 680?680 额定转速|750 20 4000 6.3 200-850 4-45 1600-10000 YDW1.8-6 1.8 65 95 1404 1050 100 810 630 650 4-Φ18 790?790 额定转速|750 24 6000 7.1 200-850 4-56 2500-13500 YDW3.0-6 3.0 70 120 1580 1235 120 910 710 730 4-Φ18 890?890 额定转速|750 30 8500
BDW-87-5型变速玻璃钢屋顶风机（一）需要排除有害气体的总数，按下式确定风量：
风量：Q（m3/hr）=k（有害气体总量m3/hr）/[Pi（允许浓度）-Po（通风时浓度）]
（二）根据房间热源产生的热量确定风量：
风量：Q=H总热量（Kca/hr）/0.3?Δt
Δt=室外温度
BDW-87-5型变速屋顶风机性能表型号NO 叶轮（φmm） 三相变速电机 相同的静压mmH2O 相同的风量m3/h 噪声dB（A） 功率KW 根数P 转速（r/min） 4 400 0.4 6/8/12 985/740/480 18/10/6 7200/5400/3600 64/57/45 5 500 1.1 6/8/12 985/740/480 25/14/6 11800/8500/5900 66/60/52 6 600 3.7 6/8/12 985/740/480 40/21/10 23800/18000/11300 75/70/58
注：安装基础尺寸与KT-Z1型号尺寸相符
BDW-87-5型变速屋顶风机安装外形尺寸表型号NO A B C D E F 重量（kg） 4 680 1000 680 484 50 550 ～65 5 850 1250 850 605 50 720 ～90 6 1020 1500 1020 726 50 890 ～130 全面通风 局部通风 集中通风
BDW-87-6型玻璃钢屋顶风机BDW-87-6型防爆低噪声玻璃钢屋顶风机是本公司根据市场需求开发的屋顶风机品种。在研制过程中，与同类屋顶风机产品进行了分析对比，并且通过模型机的试验研究，合理地进行了空气动力特性设计。还以风机的防爆安全特性为目的，进行了妥善的结构和选材处置：集风器出口与叶轮进口处采用对口间隙；适当加大叶轮旋转扩压器与固定扩压大路处的对接间等级：B3d适用于在含易燃、易爆性气体的场所做一般用途的防爆通风换气设备。此外由于设计中采用的降噪措施，并且选用低噪声防爆电机，所以噪声较低，适用于需要低噪的环境。
本风机壳采用玻璃钢件，用户可根据需求选定不同颜色与房屋建筑色彩协调。
本风机耐腐蚀、重量较轻并可通过少量颗粒的灰尘。其介质温度不超过40℃。
本系列包括No3.55、No5.6两个机号，其性能参见选用表
BWS-85-6型系列玻璃钢屋顶风机 BWS-85-6型系列玻璃钢屋顶风机是屋顶排风设备。主要适用于宾馆、饭店、影剧院、办公楼、实验室、厂房、住宅等建筑物的通风换气。
本系列风机具有造型美观、结构紧凑、强度较高、重量较轻、耐腐蚀、不易老化、噪声较低、运转可靠、安装维修方便等特点。
根据用户需要我公司还可生产防爆屋顶风机，其性能与同号相同。项目/数据/机号 转速转/分 电机 全压（毫米水柱） 流量（立方米/时） 安装、外形及基础尺寸 噪声dB（A） 重量（公斤） 型号 功率（千瓦） 安装型式 1 2 3 4 H L 3.6 1450 Y801-4 0.55 B5 15-20 1470-2530 360 465 510 680 560 530 56 40 960 Y801-6 10-15 970-1680 53 25 4.0 1450 Y802-4 0.75 B5 22-28 2250-3470 400 510 550 680 580 570 58 45 960 Y801-6 0.55 15-21 1490-2300 55 33 4.3 1450 Y90S-4 1.10 B5 32-39 3210-4940 430 555 600 800 660 620 61 60 960 Y802-6 0.75 21-28 2130-3270 58 48 4.6 1450 Y90L-4 1.50 B5 37-41 4460-6875 460 585 630 800 690 650 64 65 960 Y90S-6 1.10 25-29 2950-4550 60 56 4.9 1450 Y100L-4 2.20 B5 43-49 5950-9160 490 615 670 860 730 680 67 75 960 Y90S-6 1.10 29-35 3940-6060 62 62 5.3 1450 Y100L-4 2.20 B5 46-56 8530-11800 530 660 710 860 770 730 70 80 960 Y90L-6 1.50 31-41 5650-7810 65 75
-
